Ce tehnologie folosește CR-Scan Otter?

Lumină structurată NIR binoculară, cu viziune stereo pe 4 lentile. Cântărește circa 0,39 kg.

Până la 0,02 mm la 60 mm, evaluată în laborator pe o pereche de sfere de 100 mm. Producătorul nu dă o acuratețe volumetrică, deci nu îl recomandăm pentru metrologie.

Ce dimensiuni pot avea obiectele scanate?

De la 10 x 10 x 10 mm până la 2000 x 2000 x 2000 mm, de la obiecte mici cu detalii la piese auto.

Scanează piese negre sau metalice?

Da, fără spray, conform producătorului, și captează culoare pe 24 de biți.

Are limitări de folosire?

Nu este potrivit în lumină foarte puternică, peste circa 30.000 lux, iar scanarea wireless cere accesorii suplimentare.

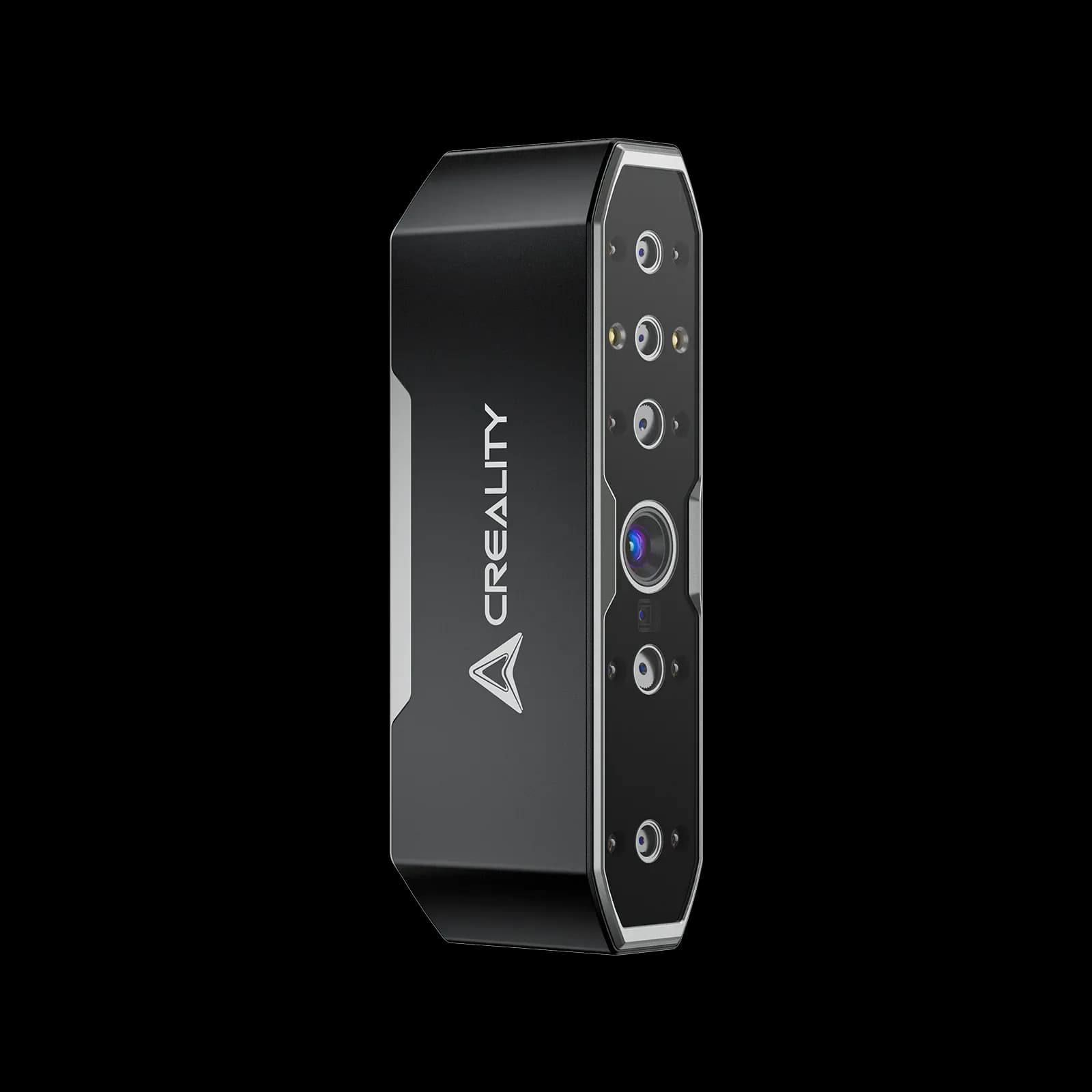

CR-Scan Otter – scanner 3D NIR cu 4 lentile

CR-Scan Otter este un scaner 3D gandit sa acopere tot spectrul de utilizare, de la obiecte mici, pana la piese mari, inclusiv auto. Pozitionarea lui este clara: un dispozitiv compact, rapid si precis, cu scanare color si flux software simplu, ca sa obtii modele 3D utilizabile fara batai de cap.

Otter foloseste o arhitectura de viziune stereo cu 4 lentile, cu doua seturi de lentile duale, ca sa gestioneze bine atat scanari fine, cat si scanari pe suprafete mari. Setul cu focala lunga este pentru obiecte mici si detalii bogate, iar setul cu focala scurta este pentru obiecte mari, cu acoperire mai larga. Practic, ai flexibilitate reala pe volum, fara sa schimbi echipamente sau sa te blochezi in scenarii limitate.

Pe partea de precizie, scanerul este promovat cu acuratete de pana la 0,02 mm, iar algoritmul de potrivire stereo pe lumina structurata si designul optic sunt orientate spre contururi clare si textura reprodusa fidel. Pentru scanare handheld stabila, Otter foloseste tehnologie One Shot 3D imaging, cu functie anti shake si backtracking rapid, ca sa reduca pierderea tracking-ului si sa mentii o scanare fluida. Viteza de scanare ajunge pana la 30 fps, suficient pentru lucru cursiv in majoritatea scenariilor reale.

Un avantaj practic este adaptabilitatea la suprafete dificile. Otter poate scana obiecte negre si metalice fara spray, inclusiv piese auto si componente cu reflexii, in limitele normale ale mediului si ale tipului de material. Pentru utilizare in exterior, are optimizari dedicate, inclusiv tehnologie DOE pentru lumina structurata 2D, iar performanta este comunicata ca fiind buna inclusiv in lumina puternica, sub aproximativ 30.000 lux.

Ca plaja de obiecte, Otter este prezentat ca acoperind dimensiuni de la 10 x 10 x 10 mm pana la 2000 x 2000 x 2000 mm. Distantele de scanare sunt indicate intr-un interval larg, de la aproximativ 110 mm pana la 1000 mm, ceea ce il face potrivit atat pentru piese mici pe masa, cat si pentru obiecte mari, inclusiv vehicule.

Pentru scanare color, Otter ofera 24 bit full color, cu camera RGB full color de tip million pixel si algoritm dedicat de color mapping. Are si iluminare integrata, utila in medii cu lumina slaba, pentru capturi mai realiste ale texturii si culorii, cu reproducere mai fidela a suprafetei. In plus, suportul pentru marker dots este gandit pentru situatiile cu putine trasaturi geometrice. Cu 8 lumini infrarosu pentru urmarirea markerilor, modul cu markeri poate creste stabilitatea si acuratetea in scenarii dificile.

Pentru utilizare pe oameni, exista un mod dedicat pentru fata si corp, cu algoritm de mapare care capteaza mai multe detalii si poate scana inclusiv parul mai usor. Din perspectiva sigurantei, este mentionata utilizarea luminii aproape infrarosu invizibile pentru ochi si incadrarea in Clasa 1 pentru siguranta, astfel incat scanarea pielii si a fetei sa fie fara griji in utilizare normala.

Operarea este orientata spre confort. Otter are inel luminos de status, butoane pentru control direct, ajustare de expunere in timp real si feedback auditiv, ca sa stii rapid ce se intampla in scanare fara sa pierzi timp in setari. Corpul este metalic, iar greutatea este de 390 g, ceea ce il face usor de transportat si utilizat.

Pe partea de software, CrealityScan este pus ca piesa centrala pentru productivitate, cu procesare one click, editare point cloud, mod Face and Body, aliniere din mai multe scanari, marker mode si calibrare usoara. Otter este compatibil cross platform, cu Windows si macOS. Este mentionata si compatibilitate viitoare cu Android si iPhone iOS prin accesorii noi, inclusiv pentru scanare wireless.

In final, CR-Scan Otter se potriveste bine ca solutie de lucru pentru inspectie, reverse engineering, piese auto, obiecte de arta sau obiecte de colectie, plus pipeline rapid catre printare 3D. Ideea de baza este simpla: scanezi, procesezi rapid si obtii modele 3D gata de folosit, cu o experienta stabila, inclusiv pe obiecte negre si metalice, si cu color realist.

Specificații tehnice:

CR-Scan Otter 3D Scanner	Specificatii tehnice
Acuratete	pana la 0,02 mm la 60 mm
Rezolutie 3D	0,05-2 mm
Viteza de scanare	pana la 30 fps
Volum minim scanabil	10 mm x 10 mm x 10 mm
Arie captura unica	maxim 1350 x 840 mm la 1000 mm
Tehnologie	lumina structurata infrarosu
Distanta de lucru	110-1000 mm
Mapare culoare	da
Moduri de aliniere	geometrie, marker, textura
Format iesire	OBJ, STL, PLY
IMU	da
Iluminare suplimentara pentru culoare	2 LED-uri albe
Imbunatatire recunoastere markeri	8 LED-uri infrarosu
Siguranta laser	Clasa I, sigur pentru ochi
Sistem suportat	Windows, macOS (pentru iPhone iOS si Android sunt necesare accesorii de scanare wireless)
Butoane	touch
Prompt audio	da
Placa de calibrare	da
Temperatura de operare	-10°C pana la 40°C
Umiditate de operare	0-90% RH
Alimentare intrare	5V 3A
Interfata date	Type-C, USB 3.0, USB 2.0
Dimensiuni dispozitiv	165 mm x 37 mm x 59 mm
Greutate dispozitiv	390 g
